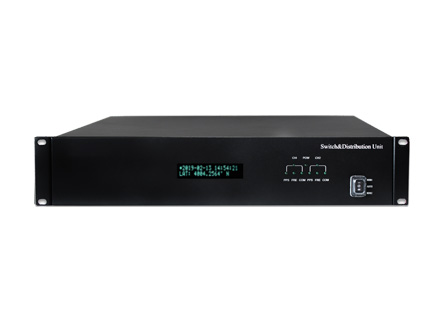

HJ506-10 冗余分配放大器

概述：

  HJ506A-10冗余分配放大器是泰福特電子設計的一款高性價比信號分配放大設備，具有抖動小，隔離度高、配置靈活、性價比高等優點。該儀器選用***的數字芯片和數字電路設計，能將10MHz的正弦波頻率信號和脈沖信號進行多路分配驅動放大。HJ506A-10支持2個獨立信號輸入，進行10路驅動放大；當與HJ5436等系列產品配合使用時，可實現冗余分配，自動切換功能，任意一路參考源GPS或頻率鎖定出現故障時，設置自動切換到另一路輸入，可廣泛應用于計量校準、通信、廣電、標準時統等部門。

技術參數：

◆10MHz輸入信號：2路，BNC，正弦波信號，幅度≤+13dBm，50Ω

◆10MHz輸出信號：10路，BNC，正弦波信號，幅度≤+13dBm，50Ω

◆1PPS輸入信號：  2路，BNC，TTL信號輸入，50Ω

◆1PPS輸出信號：  10路，BNC，TTL信號輸出，50Ω

◆TOD輸入信號：  2路，DB-9 Female，滿足HJ5436A-IV-N  SYS語句輸出格式標準

◆ TOD輸出信號：  2路，DB-9 Female，滿足HJ5436A-IV-N  SYS語句輸出格式標準

◆輸出抖動：< 1ns

◆ 隔離度：  40dB （標準）

◆短穩損失：

后面板說明：

輸入：

◆FRE，可輸入2路10MHz；

◆PPS/IN：可輸入2路1PPS；

◆COM/IN：可輸入2路TOD；

輸出：

◆FRE：輸出10路10MHz；

◆1PPS：輸出10路1PPS；

◆220V 2A電源保險管

◆雙電源 220V 50Hz電源線插座

物理及環境參數：

◆機箱尺寸： 2U標準機箱

◆ 重    量： 2KG

◆工作溫度： -10℃～+50℃

◆存儲溫度： -40℃～+80℃

◆輸入電壓： 雙路 220±20% V AC輸入

◆功    耗:   <10W

標準配置：

◆HJ506A-10 頻標分配放大器主機 1臺

◆1米電源線  2根

◆1米串口線 2根

◆中文說明書  1份

◆合格證與保修卡 1份
